Co to jest magnes Alnico? Rodzaje, stopnie i zastosowania

Magnesy Alnico to magnesy trwałe wykonane głównie z aluminium, niklu, kobaltu i żelaza. Są szeroko stosowane w czujnikach, przyrządach pomiarowych, silnikach, głośnikach, przetwornikach gitarowych i sprzęcie-wysokotemperaturowym. Ich główne zalety to doskonała stabilność temperaturowa, wysoki resztkowy strumień magnetyczny i dobra odporność na korozję. Jednak na ich działanie wpływa kształt magnesu, kierunek namagnesowania, szczelina powietrzna i konstrukcja-obwodu magnetycznego. Zrozumienie tych czynników pomoże Ci wybrać odpowiedni gatunek i strukturę Alnico dla Twojego zastosowania.

Co to jest magnes Alnico?

JakiśMagnes Alnicoto magnes trwały wykonany ze stopu-żelaza zawierającego aluminium, nikiel i kobalt. Nazwa Alnico pochodzi od pierwszych liter tych trzech pierwiastków: Al-Ni-Co.

W zależności od gatunku stop może zawierać także miedź, tytan i inne pierwiastki regulujące jego właściwości magnetyczne i fizyczne. W przeciwieństwie do magnesów neodymowych i samarowo-kobaltowych, Alnico nie jest klasyfikowany jako magnes-z ziem rzadkich.

Magnesy Alnico były szeroko stosowane,-zanim magnesy z metali ziem rzadkich stały się dostępne na rynku. Obecnie są one nadal wybierane, gdy stabilność temperatury, odporność na korozję i duży strumień magnetyczny są ważniejsze niż maksymalna siła magnetyczna na jednostkę objętości.

Materiał jest dostępny zarówno w postaci izotropowej, jak i anizotropowej. Izotropowy Alnico można namagnesować w różnych kierunkach, ale zwykle zapewnia niższą moc magnetyczną. Anizotropowe Alnico jest przetwarzane z preferowanym kierunkiem namagnesowania i zwykle zapewnia lepszą wydajność wzdłuż tej osi.

Jak powstają magnesy Alnico?

Magnesy Alnico są produkowane głównie przy użyciu dwóch procesów: odlewania i spiekania. Metoda produkcji wpływa na dostępny rozmiar, kształt, tolerancję, wytrzymałość mechaniczną i właściwości magnetyczne.

Odlewane magnesy Alnico

Magnesy odlewane Alnico powstają poprzez stopienie stopu i wlanie go do formy piaskowej lub innej przygotowanej formy. Po zestaleniu magnes poddawany jest kontrolowanej obróbce cieplnej w celu uzyskania wymaganej struktury magnetycznej.

Odlew Alnico jest zwykle wybierany do:

• Większe magnesy
• Złożone lub nieregularne kształty
• Wysoka moc magnetyczna
• Niestandardowe zespoły magnetyczne
• Produkcja od małych- do średnich-nakładów
• Zastosowania, w których dostępne jest istniejące oprzyrządowanie

Powierzchnia-odlewu jest zwykle ciemnoszara i stosunkowo szorstka. Powierzchnie słupów lub wymiary krytyczne mogą być szlifowane w celu uzyskania gładszego wykończenia i mniejszej tolerancji.

Odlewany Alnico można wytwarzać w postaci prętów, cylindrów, kształtów podkowy, pierścieni, bloków, łuków i innych kształtów zbliżonych do-netto. Jednakże, ponieważ materiał jest twardy i kruchy, należy unikać rozległej obróbki po odlaniu.

Spiekane magnesy Alnico

Spiekane magnesy Alnico powstają poprzez wciśnięcie drobnego proszku stopu w matrycę, a następnie ogrzewanie zagęszczonego materiału w kontrolowanej atmosferze.

Proces ten jest ogólnie odpowiedni dla:

• Małe i średnie-magnesy
• Prostsze kształty
• Zamówienia o dużej-wielkości
• Części wymagające bliższych-tolerancji produkcyjnych
• Zastosowania wymagające lepszej konsystencji mechanicznej

Spiekany Alnico często ma niższe właściwości magnetyczne niż porównywalny odlewany Alnico, ale może zapewnić lepszą powtarzalność wymiarową i większą wytrzymałość konstrukcyjną. Gama produktów GME obejmuje zarówno odlewane, jak i spiekane Alnico do zastosowań takich jak czujniki, mierniki, silniki, głośniki, uchwyty magnetyczne i przyrządy samochodowe.

Jakie są główne właściwości magnesów Alnico?

Wartość Alnico nie wynika wyłącznie z maksymalnej siły magnetycznej. Jego główną zaletą jest połączenie stabilności termicznej, wysokiej remanencji i niezawodnego działania w odpowiednio zaprojektowanym obwodzie magnetycznym.

Doskonała stabilność temperaturowa

Alnico to jeden z najbardziej stabilnych temperaturowo-dostępnych na rynku materiałów na magnesy trwałe. W zależności od konkretnego gatunku i obwodu magnetycznego wiele magnesów Alnico może pracować w temperaturze około 450 do 550 stopni.

Odwracalny współczynnik temperaturowy indukcji magnetycznej wynosi zwykle około -0,02% na stopień Celsjusza. Oznacza to, że jego moc magnetyczna zmienia się stosunkowo niewiele wraz ze wzrostem lub spadkiem temperatury. Jego temperatura Curie jest znacznie wyższa niż zalecana temperatura robocza i może wynosić około 800 stopni lub więcej, w zależności od gatunku.

Ta stabilność termiczna sprawia, że ​​Alnico jest przydatne w zastosowaniach, w których moc magnetyczna musi pozostać stała podczas cyklicznych zmian temperatury.

Jednak temperatury Curie nie należy traktować jako bezpiecznej temperatury roboczej. Punkt Curie to temperatura, w której materiał traci właściwości ferromagnetyczne, natomiast maksymalna temperatura robocza to praktyczna granica utrzymania akceptowalnych parametrów w rzeczywistym obwodzie magnetycznym.

Wysoki szczątkowy strumień magnetyczny

Alnico może zapewnić wysoką remanencję, znaną również jako indukcja resztkowa lub Br. Oznacza to, że po namagnesowaniu może wytwarzać stosunkowo dużą gęstość strumienia magnetycznego.

W zamkniętym lub dobrze-zaprojektowanym obwodzie magnetycznym Alnico może zapewnić silny i stabilny strumień. Jest to jeden z powodów, dla których pozostaje przydatny w miernikach, czujnikach, generatorach i instrumentach precyzyjnych.

Jednakże wysoka remanencja nie oznacza, że ​​Alnico zapewnia taką samą siłę trzymania lub gęstość energii jak neodym. Magnesy neodymowe zwykle wytwarzają więcej użytecznej energii magnetycznej z mniejszej objętości.

Stosunkowo niska koercja

Koercja opisuje, jak dobrze magnes jest odporny na rozmagnesowanie. Alnico ma niższą koercję niż magnesy neodymowe, samarowo-kobaltowe i ferrytowe.

Magnes Alnico może ulec nieodwracalnej utracie magnetycznej, jeśli zostanie narażony na działanie:

• Silne odwrotne pole magnetyczne
• Duża lub zmieniająca się szczelina powietrzna
• Nieodpowiedni stosunek długości-do-średnicy
• Nieprawidłowy kontakt z innym magnesem
• Otwarty obwód magnetyczny
• Nieprawidłowe warunki montażu lub przechowywania

Nie oznacza to jednak, że Alnico jest niewiarygodne. Oznacza to, że magnes i jego obwód magnetyczny muszą być zaprojektowane razem.

W celu utrzymania bezpiecznego punktu pracy często stosuje się dłuższe długości magnesowania, otaczające elementy stalowe i uchwyty biegunów.

Dobra odporność na korozję

Alnico ma dobrą naturalną odporność na utlenianie i korozję w porównaniu z niepowlekanymi magnesami neodymowymi. W wielu pomieszczeniach i normalnych środowiskach przemysłowych można go stosować bez dodatkowej powłoki ochronnej.

Można określić powłokę lub wykończenie powierzchni, jeśli zastosowanie wymaga:

• Poprawiony wygląd
• Identyfikacja produktu
• Dodatkowa ochrona chemiczna
• Czystsze powierzchnie
• Specjalne wymagania montażowe

Przed podjęciem decyzji, że nie jest wymagane żadne powlekanie, należy jeszcze sprawdzić środowisko pracy.

Twarda i krucha struktura

Alnico jest mechanicznie twardy, ale kruchy. Może odpryskiwać lub pękać pod wpływem uderzenia, zginania lub nadmiernej siły zaciskania.

Po obróbce cieplnej konwencjonalne wiercenie, toczenie i frezowanie są na ogół nieodpowiednie. Powierzchnie krytyczne są zwykle wykańczane poprzez szlifowanie ścierne, obróbkę elektroerozyjną lub innymi specjalistycznymi metodami.

W przypadku części niestandardowych przed zakończeniem procesu produkcyjnego należy wziąć pod uwagę otwory, szczeliny i wąskie tolerancje.

Do czego służą magnesy Alnico?

Magnesy Alnico są wybierane do zastosowań, w których stabilność temperatury i kontrolowana moc magnetyczna są ważniejsze niż maksymalna siła magnetyczna na jednostkę objętości.

Czujniki i przyrządy pomiarowe

Alnico jest powszechnie stosowane w czujnikach położenia, czujnikach prędkości, przepływomierzach, licznikach kilometrów, przyrządach laboratoryjnych i innych urządzeniach pomiarowych.

Stabilny strumień wyjściowy pomaga zmniejszyć zmiany w wydajności pomiaru, gdy zmienia się temperatura robocza.

Silniki i generatory elektryczne

Niektóre silniki, generatory, iskrowniki i systemy obrotowe korzystają z magnesów Alnico, zwłaszcza w uznanych konstrukcjach i w środowiskach-o wysokiej temperaturze.

Ponieważ silniki mogą generować odwrotne pola magnetyczne, należy dokładnie sprawdzić obwód magnetyczny, aby zapobiec nieodwracalnemu rozmagnesowaniu.

Instrumenty samochodowe

Spiekany alnico jest stosowany w licznikach samochodowych, licznikach kilometrów i małych elementach instrumentów, gdzie wymagana jest spójność wymiarowa i stabilna moc wyjściowa magnetyczna.

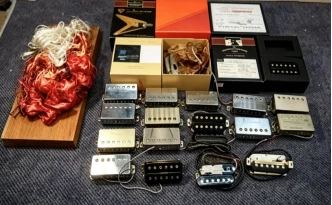

Sprzęt audio

Magnesy Alnico są używane w przetwornikach gitarowych, mikrofonach, głośnikach i powiązanych urządzeniach audio. W tych produktach magnes działa raczej jako część kompletnego układu magnetycznego i elektrycznego niż jako izolowany element.

Sprzęt przemysłowy-wysokotemperaturowy

Alnico można stosować w czujnikach przemysłowych, piekarnikach, sprzęcie-silnikowym, przyrządach testujących i systemach sterowania narażonych na działanie podwyższonych temperatur.

Alnico kontra magnesy neodymowe, ferrytowe i SmCo

Jak wybrać odpowiedni magnes Alnico

Wybór odpowiedniego magnesu Alnico wymaga oceny środowiska pracy, obwodu magnetycznego, wymiarów i wymaganej wydajności, a nie wybierania gatunku wyłącznie na podstawie siły magnetycznej.

Temperatura pracy

Potwierdź zarówno normalną temperaturę roboczą, jak i maksymalną temperaturę-krótkoterminową. Różne gatunki Alnico mogą wytrzymać różne poziomy ciepła, dlatego przed rozpoczęciem produkcji należy sprawdzić temperaturę.

Wymiary magnesu

Podaj dokładne wymiary, w tym długość, średnicę, grubość, otwory, szczeliny i tolerancje. Długość magnesowania jest szczególnie istotna, ponieważ nieodpowiednie proporcje mogą zwiększać ryzyko rozmagnesowania.

Kierunek namagnesowania

Określ, czy magnes ma być namagnesowany poprzez jego długość, grubość czy średnicę. Anizotropowe magnesy Alnico zwykle osiągają najlepszą wydajność tylko w zaprojektowanej orientacji.

Warunki-obwodu magnetycznego

Wyjaśnij szczelinę powietrzną, otaczające elementy stalowe, pobliskie cewki oraz to, czy magnes przyciąga, czy odpycha. Czynniki te bezpośrednio wpływają na stabilność magnetyczną.

Wymagana wydajność magnetyczna

Zdefiniuj mierzalne wymagania, takie jak strumień powierzchniowy,-gęstość strumienia szczeliny powietrznej, siła przyciągania lub moment magnetyczny. Sama nazwa stopnia może nie gwarantować wymaganego wyniku.

Konstrukcja odlewana lub spiekana

Wybierz odlewane Alnico w przypadku większych, złożonych magnesów-o wyższej wydajności. Wybierz spiekane Alnico, aby uzyskać mniejsze części, węższe tolerancje i produkcję-na dużą skalę.

Wniosek

Magnesy Alnico zapewniają doskonałą stabilność temperaturową, wysoki strumień magnetyczny i dobrą odporność na korozję, dzięki czemu nadają się do czujników, mierników, silników, sprzętu audio i magnetycznych systemów mocowania. Jednak ich stosunkowo niska koercja oznacza, że ​​należy dokładnie rozważyć rozmiar magnesu, kierunek namagnesowania, szczelinę powietrzną i konstrukcję obwodu. GME dostarcza zarówno magnesy odlewane, jak i spiekane Alnico. Prześlij nam wymagany gatunek, wymiary, temperaturę roboczą, ilość i szczegóły zastosowania, a nasz zespół pomoże Ci wybrać odpowiednie rozwiązanie.
